如何检测射频同轴电缆?

2023-06-30

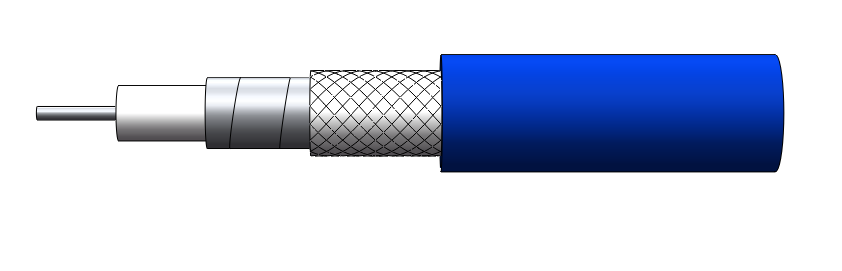

射频电缆同轴电缆的好坏直接影响信号的传输以及不必要的损失,一个标准的射频同轴电缆的截面很圆整,电缆外屏蔽、铝箔贴于绝缘介质的外表面,介质的外表面越圆整,说明它的性能就越好。


一、先观察绝缘介质的圆整度:标准的射频同轴电缆截面很圆整,电缆外屏蔽、铝箔贴于绝缘介质的外表面,介质的外表面越圆整,铝箔与它外表的间隙就越小,越不圆整间隙就越大。经实践证明,间隙越小电缆的性能就越好,另外,大间隙空气容易侵入屏蔽层而影响电缆的使用寿命。


一、先观察绝缘介质的圆整度:标准的射频同轴电缆截面很圆整,电缆外屏蔽、铝箔贴于绝缘介质的外表面,介质的外表面越圆整,铝箔与它外表的间隙就越小,越不圆整间隙就越大。经实践证明,间隙越小电缆的性能就越好,另外,大间隙空气容易侵入屏蔽层而影响电缆的使用寿命。


二、检验同轴电缆绝缘介质的一致性:同轴电缆绝缘介质直径波动主要影响电缆的回波系数,此项检查可剖出一段电缆的绝缘介质,用千分尺仔细检查各点外径,看其是否一致。


三、查铝箔的质量:同轴电缆中起重要屏蔽作用的是铝箔,它在避免外来开路信号干扰以及防止有线电视信号泄漏方面具有重要作用,因此对新进同轴电缆应检测铝箔的质量。首先,剖开护套层,观察编织网线和铝箔层表面是否保持良好光泽;其次是取一段电缆,紧紧的缠绕在金属小轴上,拉直向反向转绕,反复多弄几次,再割开电缆护套层观看铝箔有无折裂现象,也可以剖出一小段铝箔在手中反复揉搓和拉伸,经多次揉搓和拉伸仍未断裂,具有一定韧性的为合作呕,否则为次品。


四、检查同轴电缆的编织网:同轴电缆的编织网线对同轴电缆的屏蔽性起重要作用,而且不管是在集中供电有线电视线路中还是电源的回路线,同轴电缆质量检测必须要对纺织网是否严密平整进行仔细的观察,方法是剖开同轴电缆外护套,剪一小段同轴电缆编织网,对编织网的数量进行鉴定,如果与所给指标数值相符为合格,另外对单根纺织网线用螺旋测微器进行测量,在同等价格下的比较下,线径的质量越粗越好。


五、检测外护层的挤包紧度:高质量的同轴电缆外护层都包裹得很紧,这样可以缩小屏蔽层内间隙,避免空气进入造成氧化,防止屏蔽层的相对滑动引起电性能的飘移,但是挤包太紧的话会造成剥头不便,增加施工难度。检查方法是取1m长的电缆,在端部剥去护层,以用力不能拉出线芯为合适。


六、观察电缆成圈形状:电缆成圈不仅体现在外观美不美观,更为重要的还是电缆质量问题。电缆成圈平整,各条电缆保持在同一同心平面上,电缆与电缆之间成圆弧平行地整体接触,可减少电缆间相互受力,堆放不易变形损伤,因此在验收电缆质量的时候可不要粗心大意粗略的就看两眼,要认真仔细的去观察。
