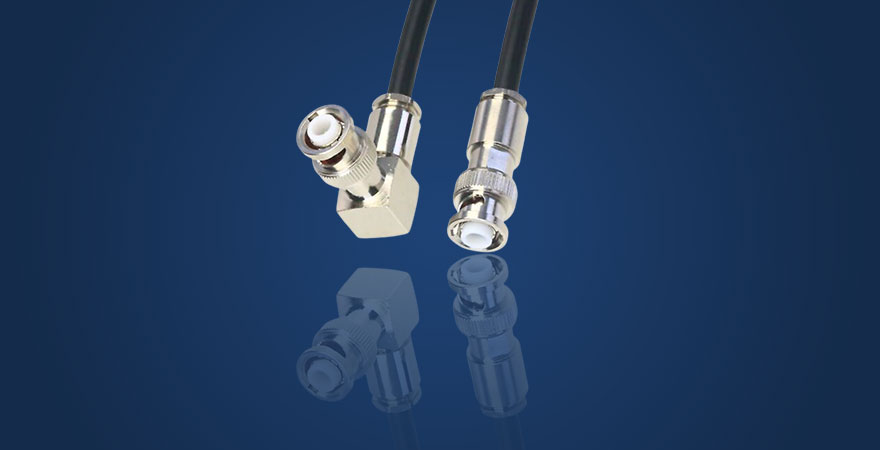

MHV
MHV(微型高压)连接器是一种卡口连接式射频连接器,具有连接方便、性能稳定、耐高压等优点。MHV连接器设计类似于BNC连接器,但绝缘体突出于外部触点,在未连接的情况下会存在一定程度的接触电压。MHV连接器是具有5KV有效值测试电压(已配对)的同轴微型高压连接器。在已连接的情况下,工作电压最高可达 DC 1.6 kv rms。
电气性能
特性阻抗 50 Ohm
频率范围 0-300 MHz
工作电压 1600 V(rms)
介质耐压 5000 V(rms)
导体电阻 内导体: ≤2.0 mΩ (初始值)
外导体: ≤1.0 mΩ (初始值)
绝缘电阻 ≥5000 MΩ
电压驻波比 直型: N/A
弯型: N/A
机械特性
螺母拉力 ≥101.2 lbs
螺母扭矩 0.6-2.5 inch.lbs
中心针保持力 ≥6.1 lbs
耐久性 500 次
应用
  • 常用于供核仪器或电子测量装置中高压电源与装置之间连接用

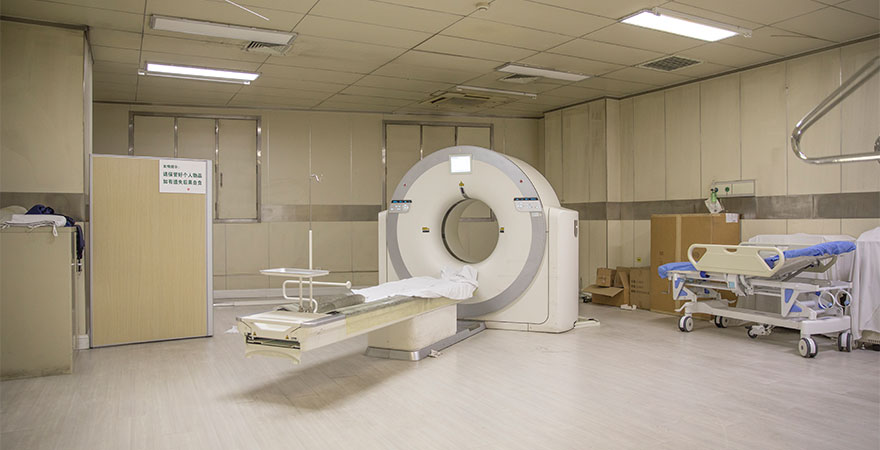

  • 广泛用于无线通讯、工业应用及医疗等多个领域应用
产品系列
  • 电缆连接器
  • 板端连接器
