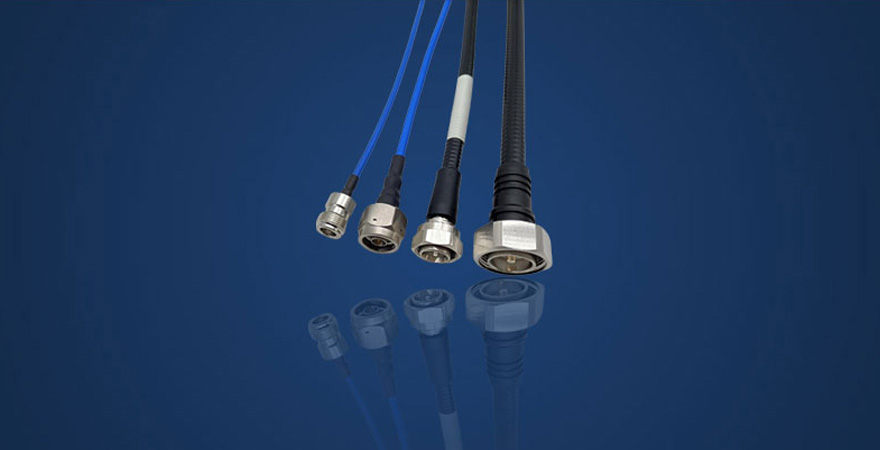

普通射频线缆组件
- 用于射频模块内部或模块之间互连的射频电缆，通常要求接口为快速匹配、内部空间狭小操作应用，其主要性能指标要求为，低电压驻波、低损耗。接口通常为SMA, SSMA, SMB，SSMB, MCX，MMCX, SMP, SSMP，BNC, TNC， BMA，SBMA等接口，适配电缆通常为RG174，RG316，RG142，LMR100，LMR195，LMR240，RG405，RG402，RG58等。

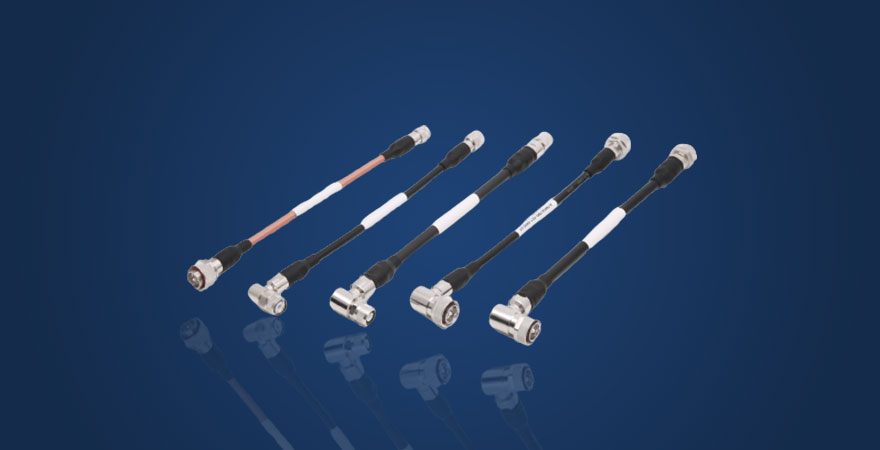

线缆组件由一根或多根电缆，每根电缆两端或一端可采用压接或者焊接、旋接等工艺与用户需要的连接器而组成。线缆组件作为传输系统中很关键的一部分，它的性能将会严重影响到传输系统的工作质量。电缆组件的性能不仅取决于电缆和连接器各自的性能，线缆组件的组装工艺也至关重要。由于连接器的组装工艺不当而导致线缆组件性能不达标或产品失效的案列非常多，速联公司作为一家具备连接器、电缆、线缆组件全系列产品设计、开发、加工、电镀、组装、注塑和测试能力，有着丰富的设计和生产经验和高标准的工艺，确保为用户提供高可靠、高质量的产品。
| 电气性能 | ||
|---|---|---|
| 规格参数 |
4.3-10 MALE S/T TO 4.3-10 MALE S/T |
4.3-10 MALE R/A TO 4.3-10 MALE R/A |
| 特性阻抗 | 50Ω | 50Ω |
| 频率范围 | DC~4GHz | DC~4GHz |
| 绝缘电阻 | >5000MΩ | >5000MΩ |
| 接触电阻（内导体） | <1.0MΩ | <1.0MΩ |
| 接触电阻（外导体） | <1.0MΩ | <1.0MΩ |
| 额定电压 | 335V | 335V |
| 介质耐压 | >1000V | >1000V |
| 驻波比MAX | <1.15@DC-4GHz | <1.2@DC-4GHz |
| 三阶互调 | <-160dBc | <-160dBc |
| 机械性能 | ||
|---|---|---|
| 规格参数 |
4.3-10 MALE S/T TO 4.3-10 MALE S/T |
4.3-10 MALE R/A TO 4.3-10 MALE R/A |
| 线缆折弯半径（静态） | >25mm | >25mm |
| 线缆保持力 | >100lbs | >100lbs |
| 螺母拉力 | >100lbs | >100lbs |
| 螺母扭力 | >70in.lbs | >70in.lbs |
| 机械寿命 | >500 | >500 |
| 环境性能 | ||
| 工作温度 | -55~85℃ | -55~85℃ |
