DX 复合级联型防护装置
通用宽带直流阻隔型雷电电磁脉冲[LEMP]防护装置,采用直流阻隔技术实现业界较低的残余电压和残余能量,为LF&MF&HF&VHF&UHF无线系统与装备上的同轴型敏感关键部件提供有效的雷电电磁脉冲[LEMP]及其浪涌防护;CX包含CX、CC、CH、CM、CN和CF、CL等系列产品。
射频性能
超宽频带覆盖 700-2700MHz,RF通路滤波隔直
驻波系数 ≤1.1:1
插入损耗 ≤0.1dB
射频功率传输能力PRMS PRMS≤300W
防护性能
级联防护,多次脉冲冲击耐受能力 In=10kA X10
最大瞬态脉冲冲击耐受能力 Imax=20kA X 1
残余电压 Ures≤10VDC±20%
残余能量 Jres≤20uJ±20%

应用
  • 导航系统(GPS/Timing System)
  • 铁路运输通信系统(GSM-R)

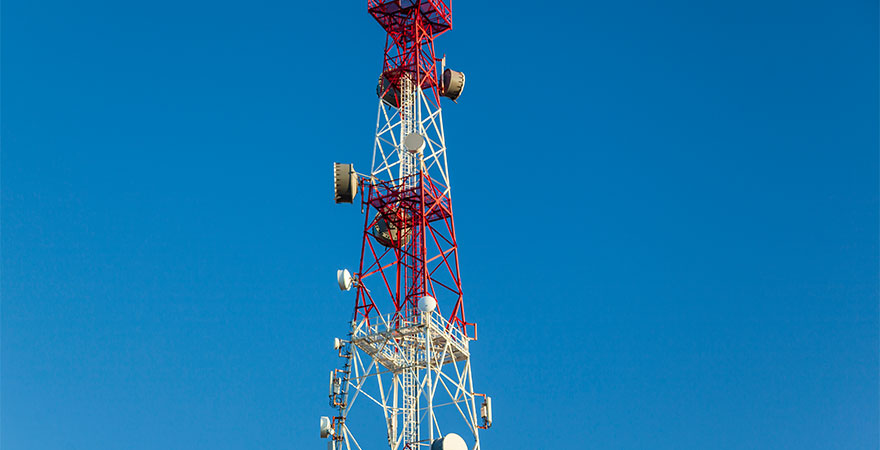

  • 移动通信基站系统(BTS)等
产品系列
  • 直流电源通路专用防护DS

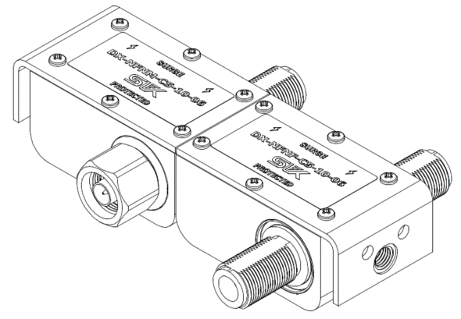

  • RF通路与DC通路复合防护DX

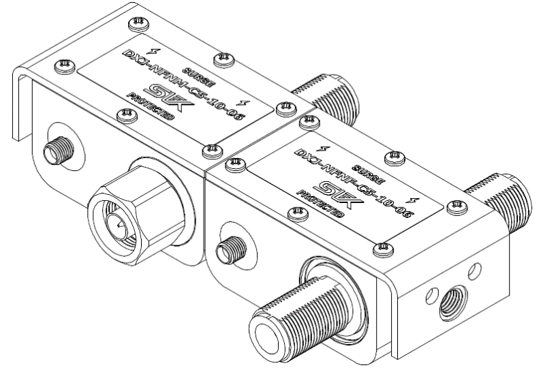

  • RF通路与DC直流偏置支路复合防护DXJ

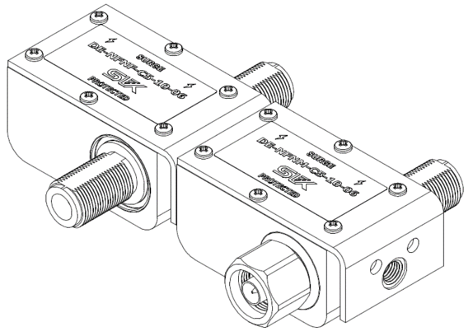

  • 扩宽频带DE系列
