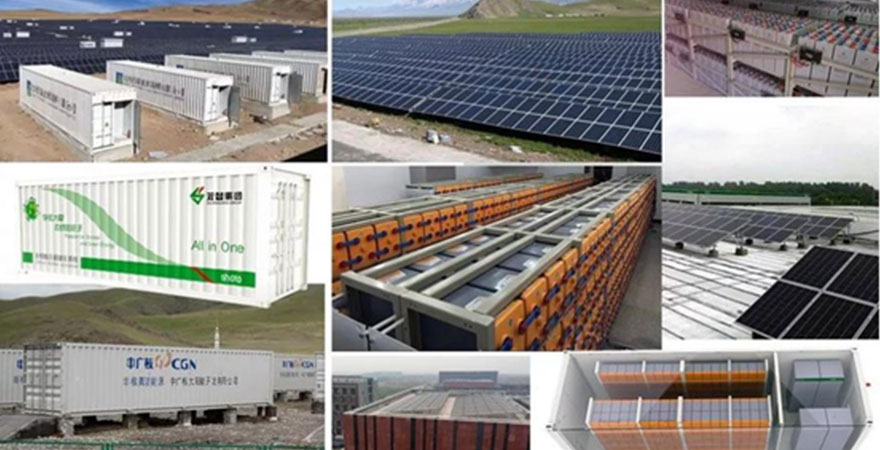

新能源储能

新能源储能

储能电池电极连接器技持热插拔，可快速、安全且经济高效地安装储能模块系统，可用于高达1500V的应用。连接器集板前与板后连接技术的优势于一身。

主要特点

插针镀银，确保连接长期稳定；
无误插：通过机械编码为电池连接提供反极性保护；
安全安装：未插入时也可确保电池模块具有防触电保护；
颜色多样：便于识别电极；
360°旋转：适用于可调出线口；
额定电压：高达1500V DC；
额定电流高达500A；
防护等级：IP66/IP67/IP68。

主要优势

可承受高达1500V的电压，满足未来应用需求的连接技术；
电池模块可采用正面或背面连接，使用灵活；
采用可插拔接口，无需布线，安装快速；
连接器未接插时也提供全面防触电保护，实现安全安装和维护；
插接过程中反馈清晰，连接耐用，安全性强。

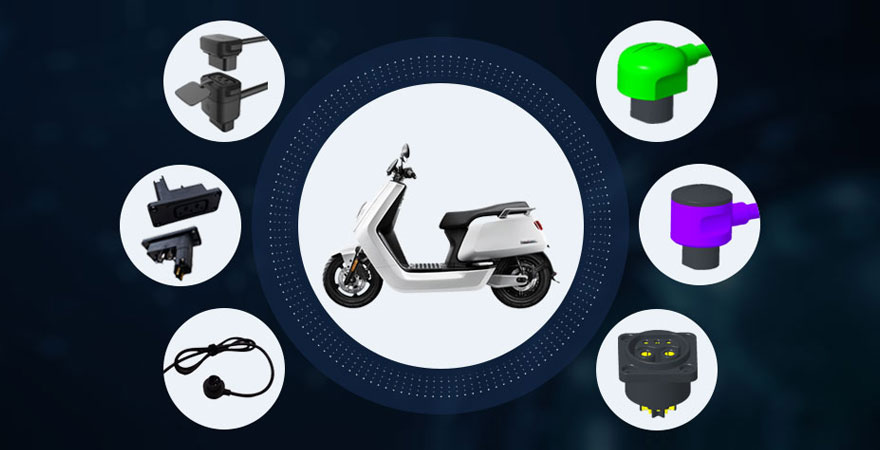

DC电源连接器-电动摩托车动力系统连接方案

快速插拔；
机械断电功能；
2电源+3信号；
承受电压：>1000V；
额定电流：DC 35A MAX；
耐久性：>3000周期；
IP等级：IP65/67。

储能连接器 - 快速插拔式
性能指标	6.0mm	8.0mm	10.3mm	14mm
额定电流	60A~125A	125A~/250A	250A~350A	250A/500A
温度范围	-40°C~125°C	-40°C~125°C	-40°C~125°C	-40°C~125°C
额定电压	1500V	1500V	1500V	1500V
测试电压	3000V AC	3000V AC	4000V AC	4000V AC
防火等级	UL 94-V0	UL 94-V0	UL 94-V0	UL 94-V0
防护等级	IP67	IP67	IP67	IP67
配线范围	10~25mm2	25~70mm2	70~90mm2	120~150mm2
绝缘阻抗	5000MΩ MIN	5000MΩ MIN	5000MΩ MIN	5000MΩ MIN
寿命	>100 cycles	>100 cycles	>100 cycles	>100 cycles
