高功率同轴电缆

高功率同轴电缆

多种型号高功率同轴电缆供选型，覆盖~15KW功率；支持从400KHz to 60MHz射频及2.45GHz微波应用；自主设计生产制造，确保产品质量交期可控。

电缆/连接器配对表
电缆	RG213		RG217		RG218		RG393		SPT1400
电缆	直型	弯型	直型	弯型	直型	弯型	直型	弯型	直型	弯型
N系列公头	√	√					√	√	√	√
N系列母头	√	√					√	√	√	√
HN系列公头	√	√	√	√			√	√	√	√
HN系列母头	√	√	√	√			√	√	√	√
7/16系列公头	√	√	√	√	√	√	√	√	√	√
7/16系列母头	√	√	√	√	√	√	√	√	√	√
QDM系列公头	√	√					√	√	√	√
QDM系列母头	√	√					√	√	√	√
LC系列公头	√	√			√	√	√	√	√	√
LC系列母头	√	√			√	√	√	√	√	√
QDH系列公头	√	√					√	√	√	√
QDH系列母头	√	√					√	√	√	√

电缆参数
线缆型号	RG213		RG214		RG217		RG393		SPT1400
推荐使用功率	3KW		3KW		5KW		5KW		10KW
介质材料	PE		PE		PE		PTFE		PTFE
外护套	PVC		PVC		PVC		FEP		FEP
外径	10.3mm		10.8mm		13.8mm		9.9mm		14.3mm
使用温度	-25℃～85℃		-25℃～70℃		-25℃～70℃		-55℃～150℃		-55℃～200℃
衰减@13.56MHz	2.2dB/m		2.6dB/m		2.0dB/m		2.5dB/m		1.2dB/m
功率@13.56MHz	最高功率	60℃外护套	最高功率	50℃外护套	最高功率	50℃外护套	最高功率	60℃外护套	最高功率	60℃外护套
功率@13.56MHz	4.4KW	4.1KW	5.1KW	4.1KW	7.2KW	5.4KW	19.7KW	5.9KW	51.5KW	12.5KW

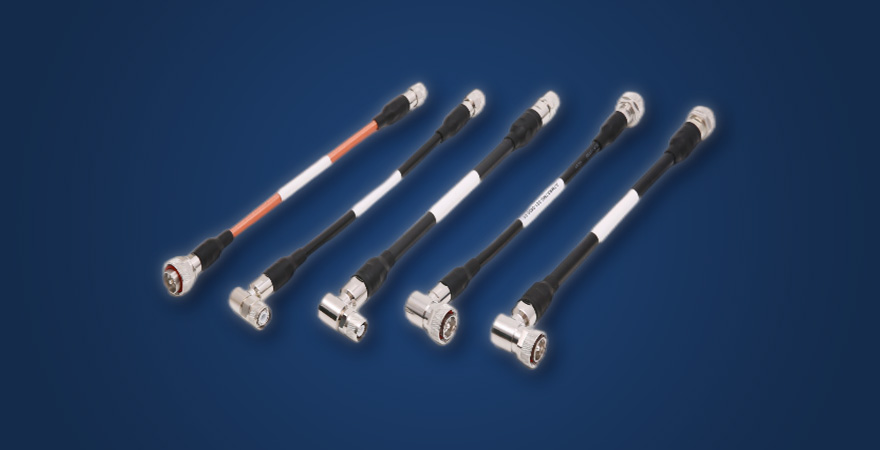

高功率同轴电缆

多种型号高功率同轴电缆供选型，覆盖~15KW功率；
支持从400KHz to 60MHz射频及2.45GHz微波应用；
自主设计生产制造，确保产品质量交期可控。

电缆/连接器配对

覆盖从N，HN，7/16DIN，LC到各种尺寸EIA接口；
提供与QRM和SQS兼容互配的快速插拔接口；
可定制研发生产，全程工艺自主完成确保可控；
持续优化锁紧加强设计，有效防止接头脱离。

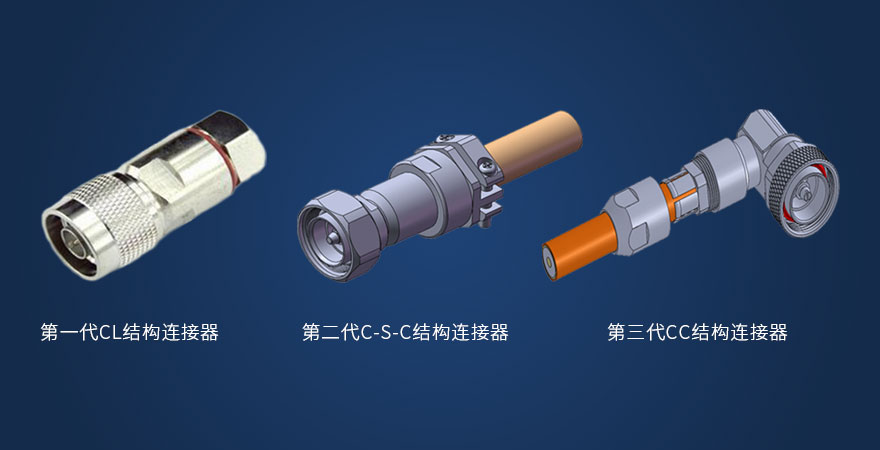

高功率连接器-加强型

第一代CL结构的连接器对电缆-连接器处保护不足，在高功率应用中会因为电缆的拖拽、扭转造成接头松动或脱落；
第二代C-S-C结构加强型高功率连接器：特殊的尾部贝式螺栓夹设计，可以保证电缆装配具有良好的电缆保持力和抗扭矩强度，这对大功率电缆装配是非常重要的；
第三代CC结构加强型高功率连接器：特殊的尾部卡箍夹带锁紧螺母尾管设计，相较于传统CL结构，在高功率应用中具有明显优势：
√ 更好的电缆保持力、抗拉性能
√ 更好的抗扭、抗压性能
√ 便捷牢靠的可拆分结构
