N

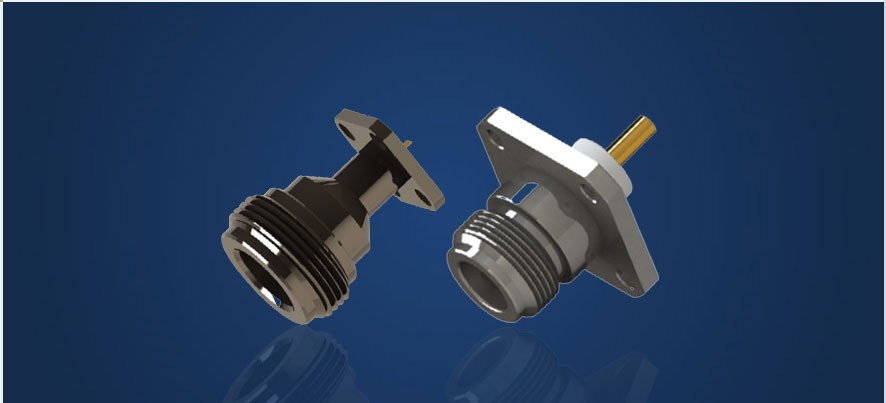

N系列射频同轴连接器是一种中等功率连接器,通过螺纹连接,是使用最广泛的连接器之一。N型连接器可在高达18GHz的频率下使用,其特性阻抗分为50Ω和75Ω两种。
N型连接器具有抗冲击性强、可靠性高、机械电气性能优良等特点,符合美国军用标准MIL-C-39012。

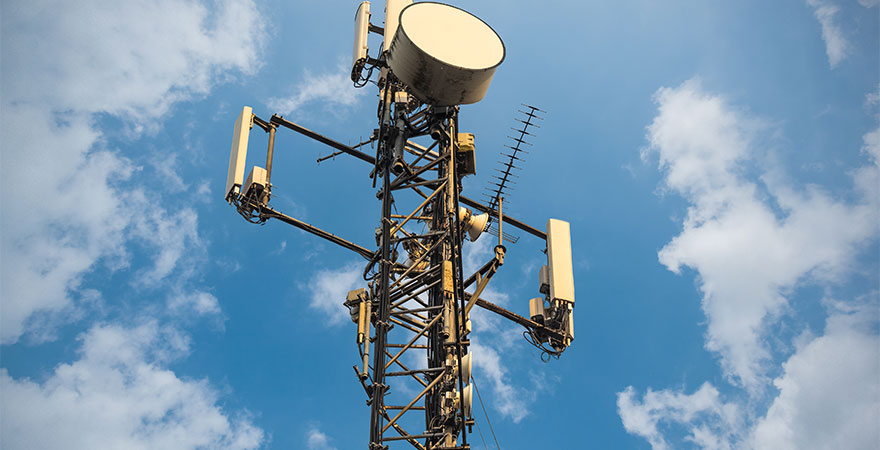

N型射频同轴连接器适用于基站设备、卫星传输系统和测试仪器等产品。广泛用于振动和恶劣环境条件下的无线电设备和仪器,以及地面发射系统中的射频同轴电缆连接。
电气性能
特性阻抗 50 Ohm
频率范围 DC-18 GHz
工作电压 1000 V(RMS)
介质耐压 2500 V(RMS)
导体电阻 内导体: ≤1.0 mΩ (初始值)
外导体: ≤0.2 mΩ (初始值)
绝缘电阻 ≥5000 mΩ
电压驻波比 直型: ≤1.30 (典型值)
弯型: ≤1.35 (典型值)
机械特性
中心针插入力 ≤2 lbs
中心针拔出力 ≥2 ounce
中心针保持力 ≥6 lbs
耐久性 500次
应用
  • 适用于特殊应用。例如,需要非常高的保护等级,或者其他连接器无法满足温度、压力或振动等环境因素的要求。
  • 常用于恶劣的工作环境或需要反复插拔的测试领域。
产品系列
  • 电缆连接器
  • 板端连接器
  • 适配器
  • 工具
